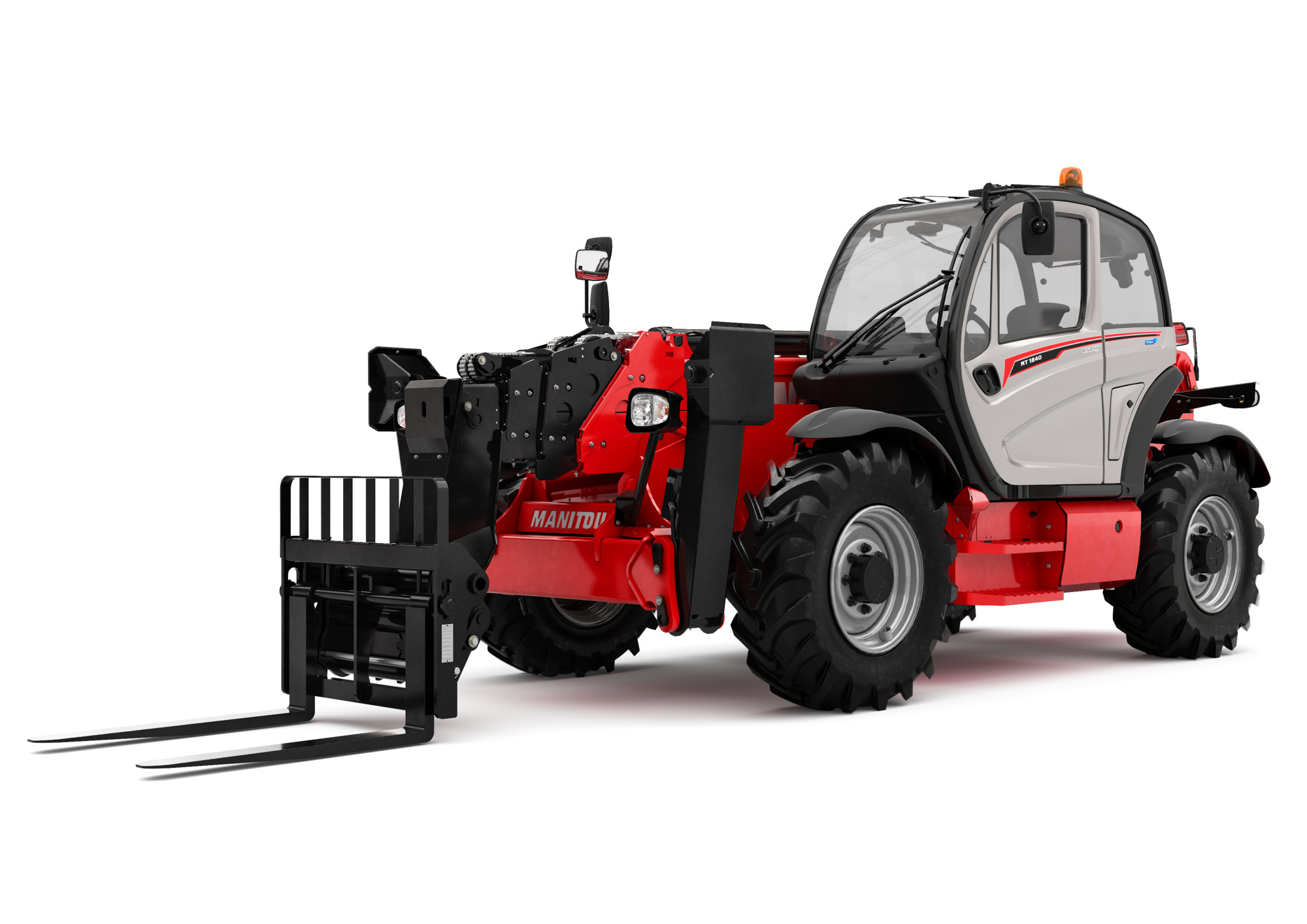

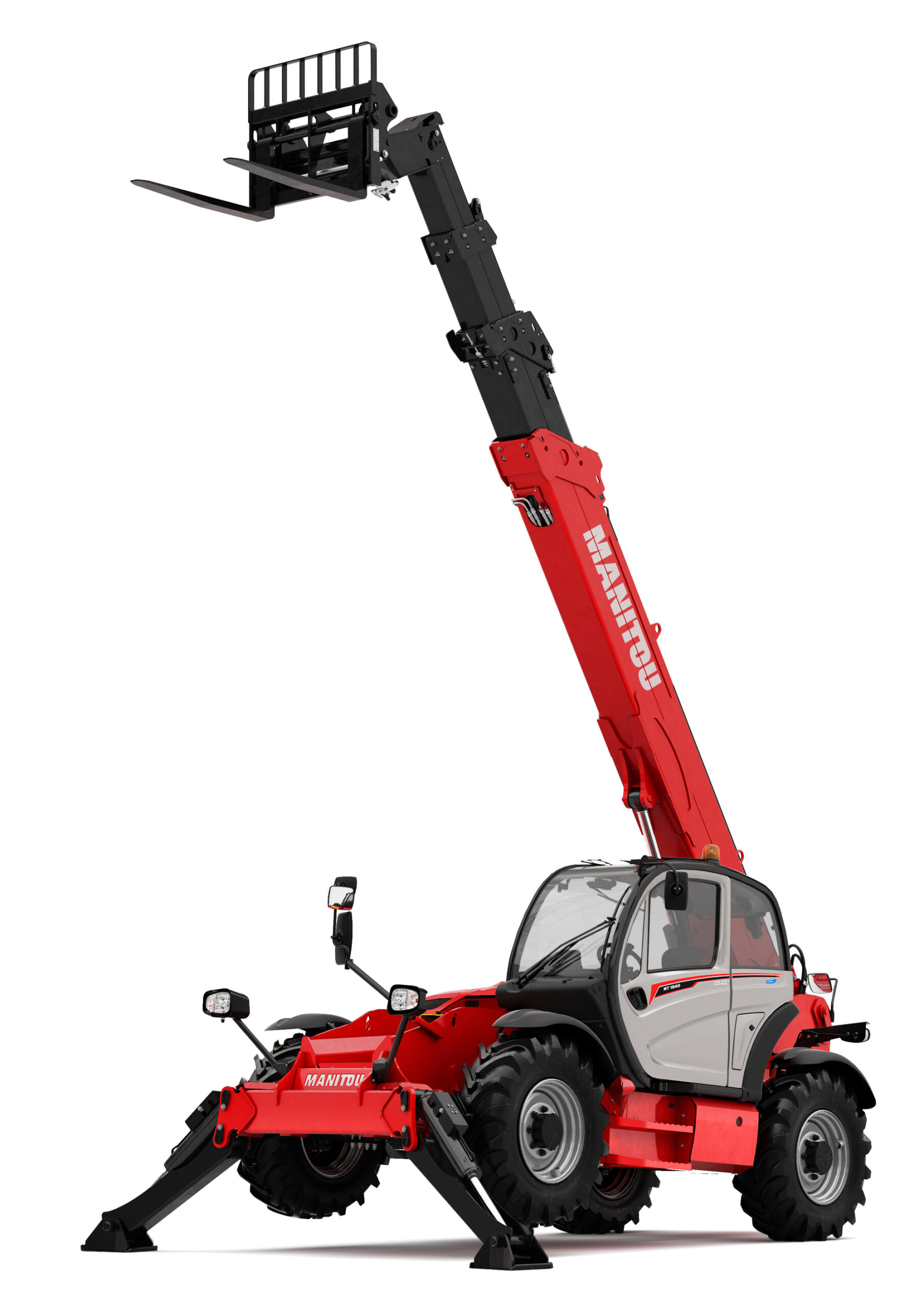

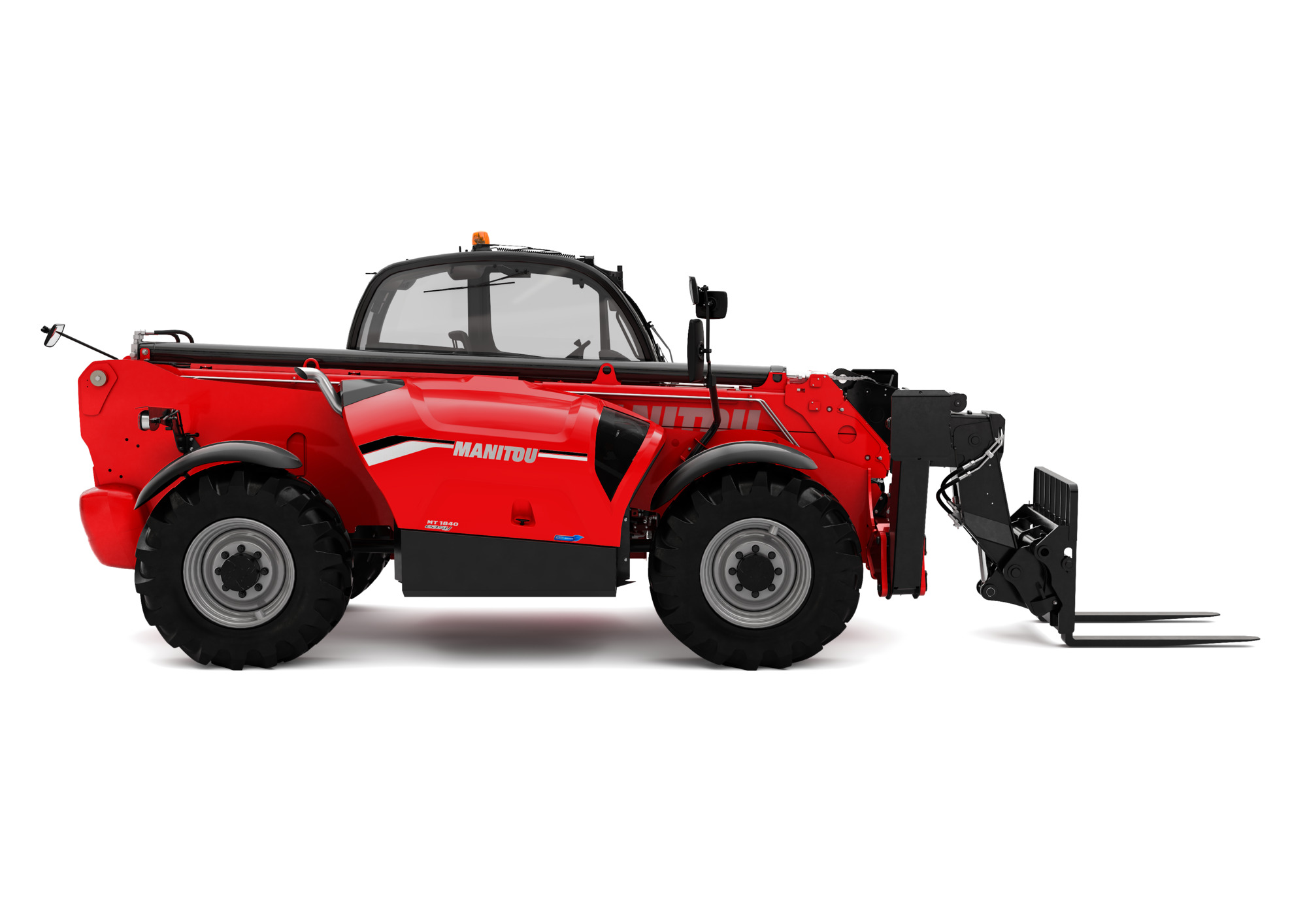

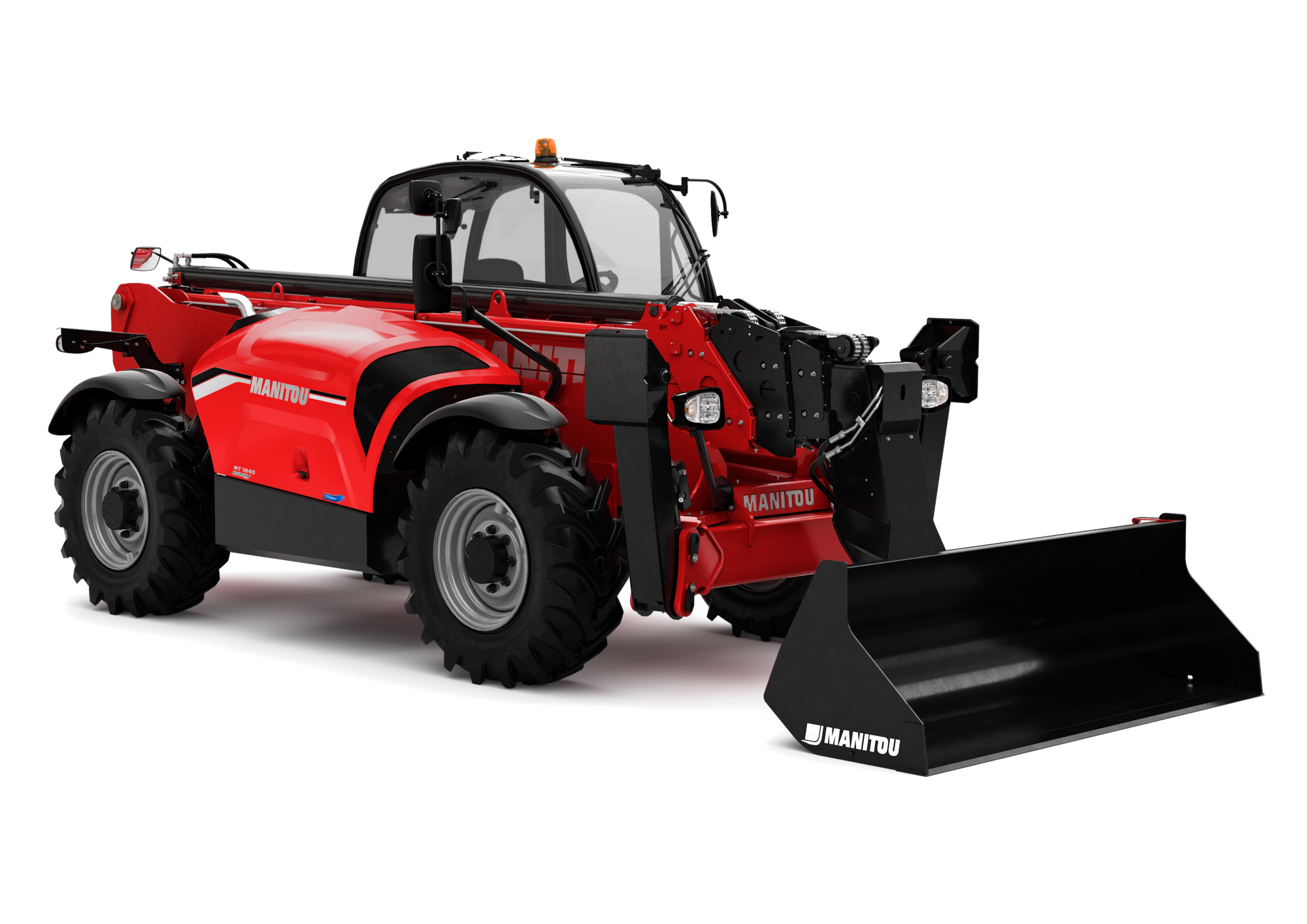

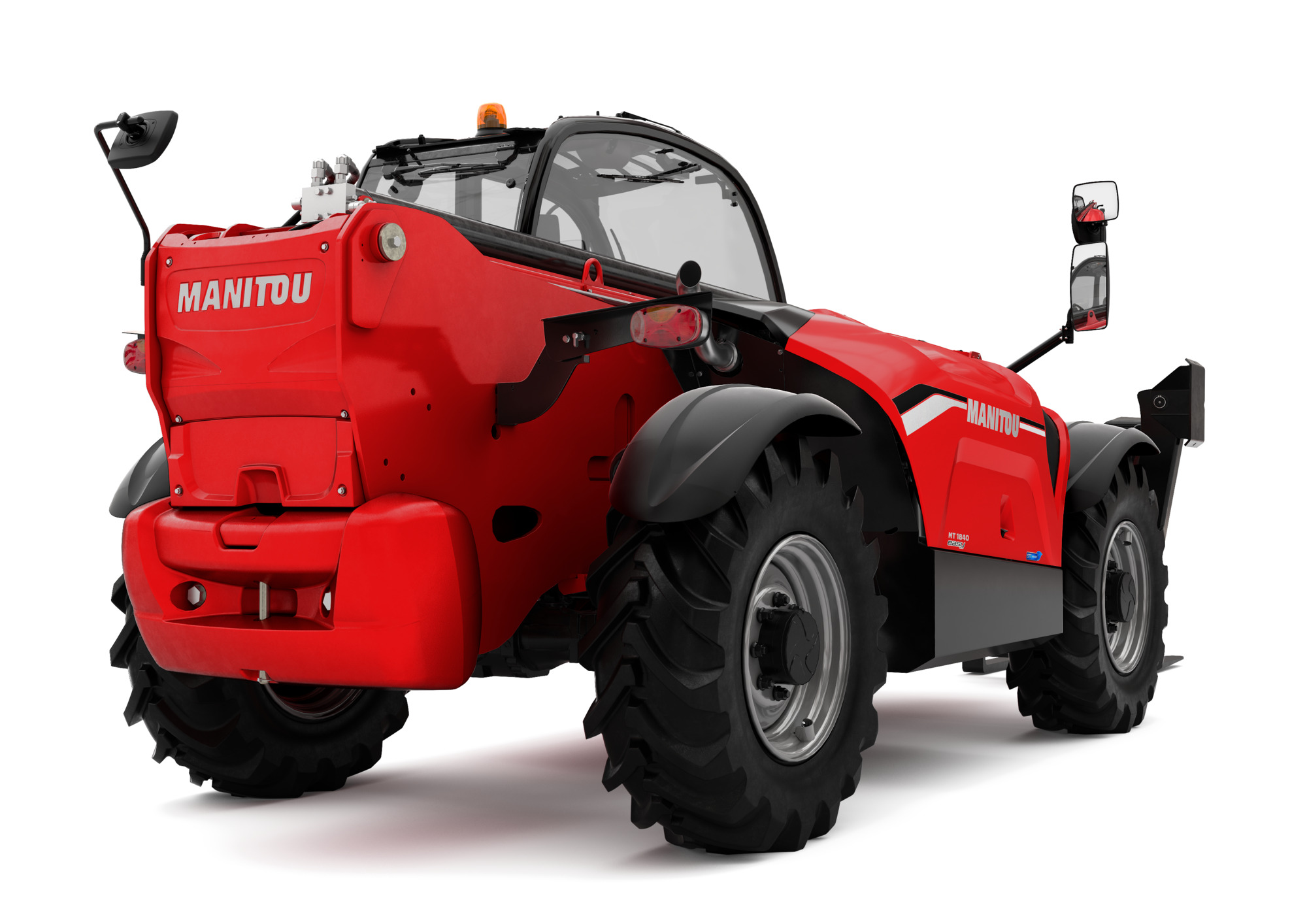

Manitou MT 1840 A 100D ST5 S1: Teleskopický manipulátor s pracovní plošinou (Access). Zdvih 17,5 m, nosnost 4 000 kg a motor 100 HP. Spojte manipulaci materiálu a zvedání osob v jednom výkonném stroji.
| Max. nosnost | 4000 kg |
| Max. výška zdvihu | 17.55 m |
| Max. dosah | 13.08 m |
| Trhací síla (s lžící) | 8391 daN |
| Celková délka (po nosič) | 6.15 m |
| Délka k čelu vidlic | 6.27 m |
| Celková šířka | 2.36 m |
| Celková výška | 2.45 m |
| Rozvor kol | 3.07 m |
| Světlá výška | 0.37 m |
| Šířka kabiny | 0.89 m |
| Úhel náklonu (Tilt-up) | 12 ° |
| Úhel vyklopení (Tilt-down) | 114 ° |
| Poloměr otáčení (vnější) | 3.94 m |
| Hmotnost bez nákladu (s vidlemi) | 12 650 kg |
| Celková hmotnost | 12 400 kg |
| Pneumatiky (Standard) | Alliance 400/80 – 24 – 162A8 |
| Typ pneumatik | Inflatable (Nafukovací) |
| Rozměry vidlic (D x Š x Tl) | 1200 x 125 x 50 mm |
| Značka | Deutz |
| Norma | Stage V |
| Model | TCD 3.6 |
| Počet válců / Obsah | 4 – 3621 cm³ |
| Výkon | 100 Hp / 75 kW |
| Max. točivý moment | 410 Nm @ 1600 rpm |
| Tažná síla (Laden) | 8391 daN |
| Typ převodovky | Torque converter (Měnič momentu) |
| Počet převodů (vpřed/vzad) | 4 / 4 |
| Max. rychlost | 24.90 km/h |
| Parkovací brzda | Automatic negative parking brake |
| Provozní brzda | Oil-immersed multi-discs on front & rear axles |
| Typ čerpadla | Gear pump (Zubové čerpadlo) |
| Průtok / Tlak | 167 l/min – 270 bar |
| Zdvihání | 14 s |
| Spouštění | 14 s |
| Výsuv teleskopu | 19 s |
| Zasunutí teleskopu | 15 s |
| Vyklápění (Scoop) | 5 s |
| Vyklápění (Dump) | 5 s |
| Motorový olej | 10 l |
| Hydraulický olej | 135 l |
| AdBlue | 22.60 l |
| Palivová nádrž | 140 l |
| Hluk v kabině (LpA) | 79 dB |
| Hluk okolí (LwA) | 106 dB |
| Vibrace na ruce/paže | < 2.50 m/s² |
| Řízená kola (přední/zadní) | 2 / 2 |
| Hnaná kola (přední/zadní) | 2 / 2 |
| Bezpečnost / Kabina | Cabin ROPS – FOPS level 2 |
| Ovládání | JSM |
